    外贴式液位计

    简介: UMT系列外贴式液位计是一种利用声纳测距原理,“微振动分析"技术从容器外测量液位的仪表,不在罐壁上开孔,不用法兰,不接触罐内的液体和气体,实现在线安装、维护,是一种...

    外贴式液位计
    产品详情

    UMT系列外贴式液位计是一种利用声纳测距原理,“微振动分析"技术从容器外测量液位的仪表,不在罐壁上开孔,不用法兰,不接触罐内的液体和气体,实现在线安装、维护,是一种完全非接触式仪表。外贴式液位计适用于各种容器内低黏度液体液位的连续精确测量,广泛用于石化、化工、油库、石油、电力、液体储运、医药等行业。在压力容器、危险化学液体,易燃易爆、高纯度、无杂菌感染等液体的液位测量领域具有显著的优势。

    技术指标

    1.量程: 3m、5m、10m、15m、20m、30m、50m

    2.测量误差: ±1‰FS,±2‰FS,±5‰FS

    3.信号输出:4~20mA,HART(最大负载500Ω)

    4.通讯输出:RS485、红外、HART、Modbus

    5.探头温度:-196℃~ 120℃(常温型),60℃~200℃(高温型)

    6.防护等级:IP67

    适用范围:

    1.球形、立式、卧式等各种形状;

    2.要求容器正下方有长200mm,深200mm,高300mm的探头安装空间;

    3.测量探头安装位置正上方到液体最高液面之间无固体结构(横向隔板、漏板、立柱、搅拌)等阻隔;

    4.容器底部罐壁(装测量探头位置)≤100mm;

    5.容器底部罐壁(装测量探头位置)无衬层或气体夹层;

    6.容器底部罐壁(装测量探头位置)为硬质材料,如碳钢,16MnR,304,316,玻璃钢,硬橡胶等;

    7.被测液体介质动力粘度<50mPa·s(cP) ;

    8.液体无严重沉积、结晶物及自聚;

    9.体不能悬浮大量固体沉积大量泥沙,不能为乳浊液,不能有大量气泡;

    10.被测液体最好是单一液体或相溶混合物,如果是两种或多种不相溶液体,会形成明显界面,那么仪表要做特殊设置;

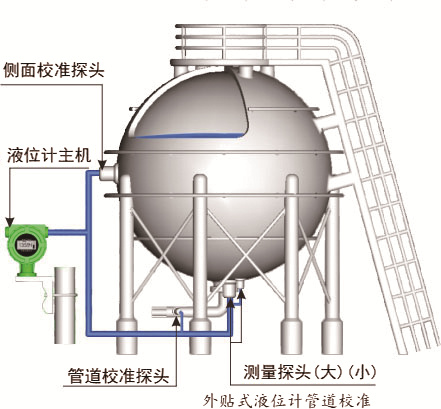

    安装示意图
